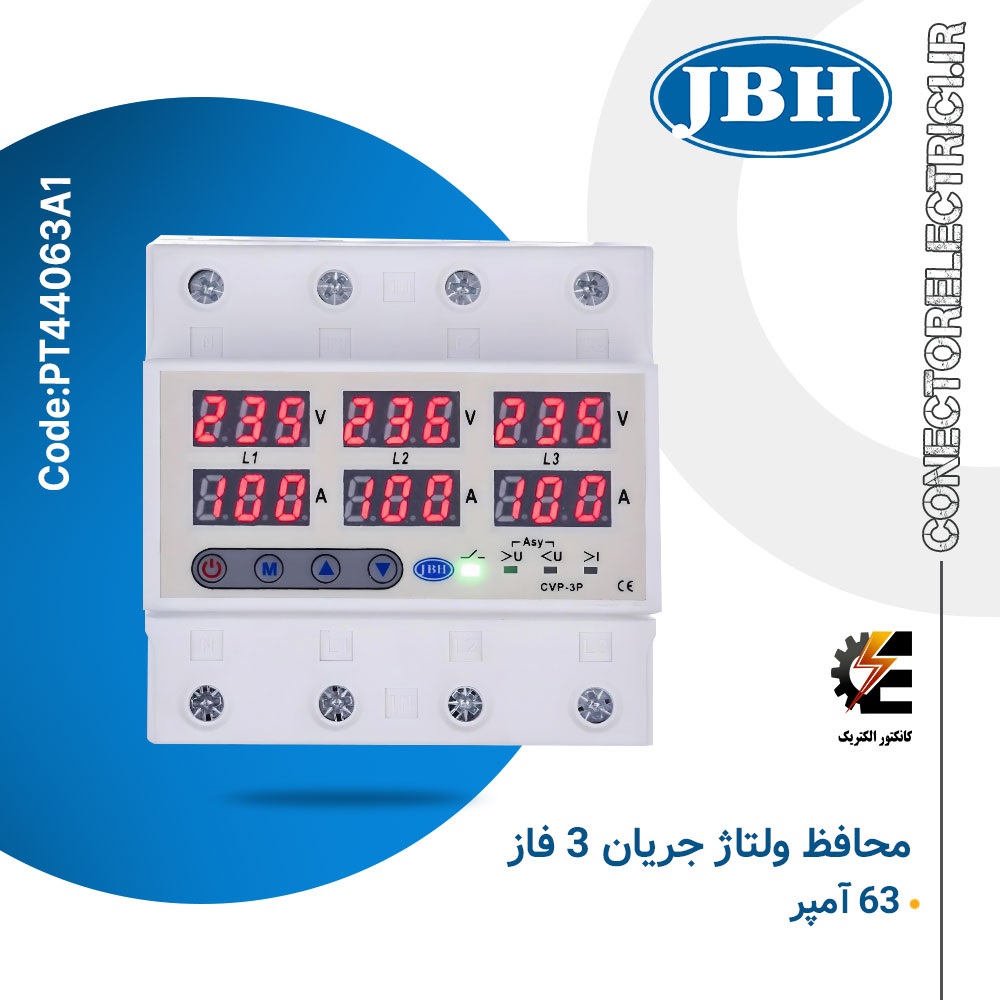

محافظ ولتاژ جریان سه فاز JBH

محافظ ولتاژ جریان سه فاز قابل تنظیم JBH، محافظ بسیار کامل و قابل تنظیمی است که ۴ محصول محافظ ولتاژ، رله کنترل بار، نمایشگر ولتاژ جریان سه فاز و CT را در خود جای داده است. در میان انواع محافظ ولتاژ جریان محافظ سه فاز مرکزی با رله قدرتمند 63 آمپری و قابلیت تنظیم پارامترهای ولتاژی ، جریانی و زمانی یکی از بهترین گزینه های محافظت تجهیزات برقی شما در مقابل نوسانات ولتاژ میباشد. در نظر داشته باشید که این محصول، محافظ ولتاژ جریان تک فاز و دیگر محصولات برند JBH با 3 سال گارانتی بی قید و شرط به شما عرضه می‌شود.

محافظ ولتاژ جریان سه فاز JBH

در صورت تجاوز مقادیر اندازه گیری شده ولتاژ و جریان از محدوده تنظیم شده ،دستگاه مطابق زمان تنظیم شده برق خروجی را قطع کرده و در صورت رفع خطا دوباره برق خروجی را پس از زمان تعیین شده وصل می نماید. محافظ ولتاژ جریان سه فاز JBH هجده پارامتر متفاوت مربوط به ولتاژ، جریان و زمان، قابل برنامه ریزی بر روی محصولات است. مقدار جریان مجاز عبوری از کنتاکت‌های محافظ برای بارهای اهمی ۶۳الی 100 آمپر و برای بارهای القایی ۲۵ الی 40 آمپر است. این محافظ ولتاژ هنگام رخداد اتفاقات زیر وارد عمل می‌شود.

حفاظت ها

• حفاظت در مقابل ولتاژ، ضربه یا صاعقه
• حفاظت قطعی نول یا دو فاز شدن
• حفاظت افت ولتاژ
• حفاظت اضافه ولتاژ
• حفاظت در برابر اضافه بار
• عدم تقارن ولتاژ
• توالی فاز

قابلیت ها

• وصل مجدد پس از رفع خطا
• قابلیت نصب روی ریل
• نمایش آخرین خطا
• نمایشگر ولتاژ
• دامنه وسیع تنظیمات
• قابلیت ریست اتومات
• دارای نشانگر خطا
• قابلیت تنظیم پارامترها
• قابلیت کالیبره ولتاژ
• قابلیت تنظیم زمان
• نمایشگر جریان

کاربرد محافظ ولتاژ جریان سه فاز JBH

برای محافظت از ولتاژ در نوسانات برق ورودی و جلوگیری از مصرف بیش از حد جریان در دستگاها بهترین را استفاده از محافظ‌های ولتاژ جریان تک فاز و سه فاز است.

دستگاه‌ها در صنایع غذایی به طور معمول از موتور‌ها و قطعات الکتریکی و الکترونیکی زیادی تشکیل می‌شوند و محافظت از این دستگاه‌ها در مقابل اضافه جریان یا نوسانات ولتاژی بسیار با اهمیت است و تجهیزات کنترل ولتاژ موجود در بازار بیشتر برای دستگاه‌های سه فاز طراحی شده است.

در نظر داشته باشید تعداد بسیاری از دستگاه‌های صنایع غذایی با برق تکفاز کار می‌کنند. 3 Phase Current Voltage Protector مناسب این دسته از دستگاه‌ها است.

کاربردهای محافظ ولتاژ جریان سه فاز 63 و 80 آمپر

1- خانگی استفاده در داخل جعبه فیوز منازل دارای برق سه فاز

2- انواع دستگاه های صنعتی و مصارف سه فاز مانند موتورها – پمپ ها – ماینرها و …

3-نصب در انواع تابلوهای برق صنعتی در انشعابات سه فاز

نکات نصب محافظ ولتاژ جریان سه فاز JBH

1- توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود.

2- توصیه میشود قبل از محافظ از یک عدد فیوز مینیاتوری سه فاز اصلی استفاده شود.

3- مطابق شکل فوق فاز های ورودی به L1 و L2 و L3 و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز های خروجی به ورودی فیوزهای مینیاتوری وصل شود.

4- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد.

5- از محکم بودن اتصالات اطمینان حاصل کنید زیرا  شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.

6- توصیه میشود به صورت سالانه توسط شستی پاور با یک بار قطع و وصل از صحت عملکرد رله خروجی اطمینان حاصل کنید.

مشخصات فنی محافظ ولتاژ جریان سه فاز JBH

• منبع ولتاژ: 230…400 Vac
• دمای عملیاتی: -30 … 70 سانتیگراد
• فرکانس: 50 هرتز/60 هرتز
• مصرف برق: < 3W
• عمر الکتریکی: 100000 بار
• عمر مکانیکی: 1.000.000 بار
• ظرفیت حفاظت از ولتاژ: 175 ژول
• حداکثر جریان / ولتاژ سنبله: 6000A/1.5KV
• دقت اندازه گیری ولتاژ: <1%
• دقت اندازه گیری فعلی: <1%
• ولتاژ نامی عایق: 600 Vac
• درجه حفاظت: IP40 برای پنل جلویی و IP20 برای پایانه ها
• درجه آلودگی: 3
• موقعیت عملیات: هر
• دسته ولتاژ بیش از حد: III
• روش نصب: نصب ریل DIN
• راندمان: 97%
• گارانتی: 3 سال
• ارتفاع از دریا: حداکثر 2000 متر
• رطوبت: <90%
• دسته بندی : AC7-a
• زمان عمل: <300ms
