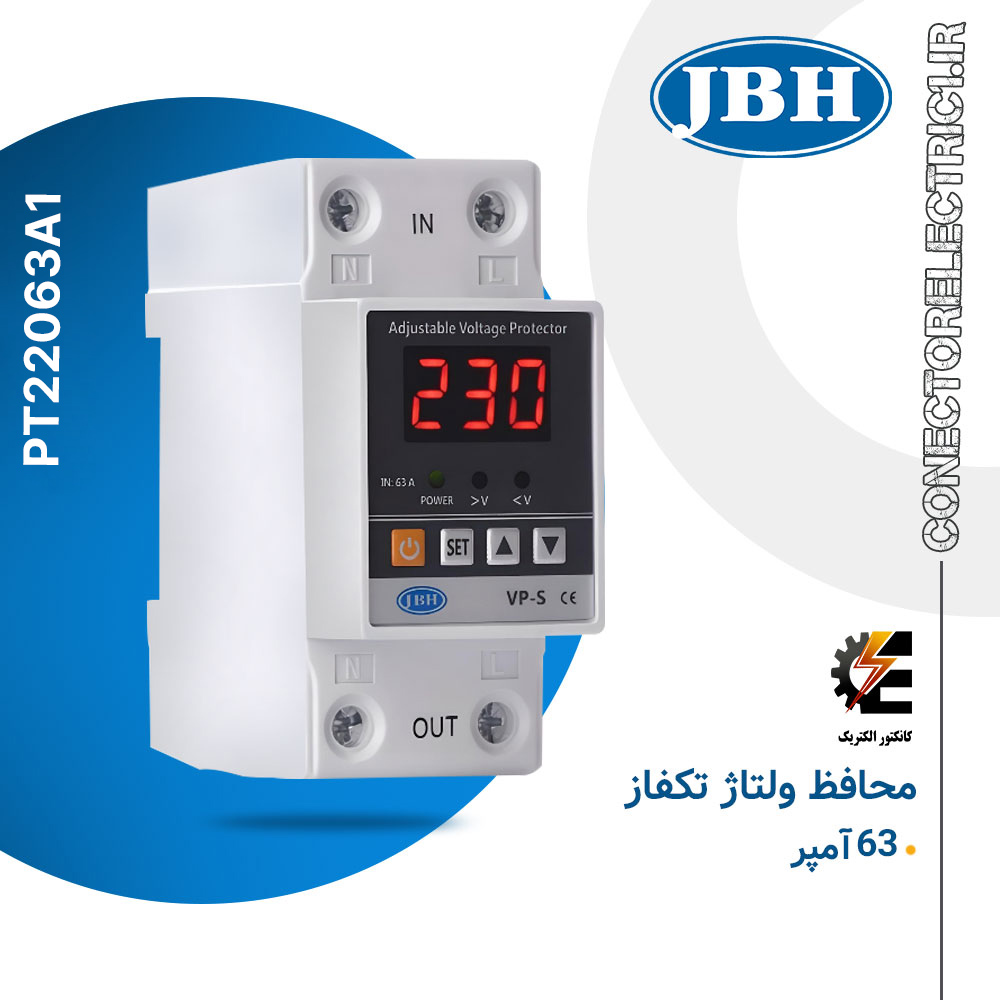

محافظ ولتاژ تکفاز 63 آمپر JBH

منبع ولتاژ: 230…400 Vac

دمای عملیاتی: -30 … 70 سانتیگراد

فرکانس: 50 هرتز/60 هرتز

مصرف برق: < 2W

عمر الکتریکی: 100000 بار

عمر مکانیکی: 1.000.000 بار

ظرفیت حفاظت از ولتاژ: 175 ژول

تماس بگیرید

برای تماس با کارشناسان ما با شماره های زیر تماس گرفته و یا در پیام رسان های ایتا، روبیکا، تلگرام یا واتساپ با کارشناسان فروش ما در ارتباط باشید.

شماره تلفن واتساپ کانکتور روبیکا کانکتور الکتریک   ایتا کانکتور الکتریک  تلگرام کانکتور الکتریک  شماره تلفن کانکتور الکتریک

محافظ ولتاژ تک فاز JBH

محافظ ولتاژ تکفاز 63 آمپر JBHدر میان انواع محافظ برق با رله قدرتمند 63 آمپری و قابلیت تنظیم پارامترهای ولتاژی و زمانی یکی از بهترین انتخاب های محافظت تجهیزات برقی شما در مقابل نوسانات ولتاژ می باشد. محصول محافظ ولتاژ تک فاز JBH جهت کنترل بسیار دقیق اختلالات برق شبکه تک فاز و برای استفاده در کلیه مراکز صنعتی و خانگی طراحی و ساخته شده است. این محصول محافظ ولتاژ تک فاز جی بی اچ در ابعاد کوچک و استاندارد طراحی و تولید شده است و قابل نصب بر روی ریل می باشد.

ویژگی و مزایای محافظ ولتاژ تکفاز 63 آمپر JBH

  • دارای حفاظت ولتاژ بالا
  • در نوسانات شبکه برق و یا افزایش ناگهانی ولتاژ در هنگام وصل مجدد برق پس از خاموشی
  • حفاظت ولتاژ پایین در زمان نوسانات شبکه برق
  • حفاظت اضافه بار
  • دارای 10 پارامتر قابل تنظیم مربوط به ولتاژ و زمان
  • حفاظت دو فاز شدن مصرف کننده های تکفاز
  • مجهز به رله قدرتمند 63 آمپری
  • عدم نیاز به کنتاکتور اضافی
  • مانیتورینگ پارامترها و مدیریت مصرف
  • مجهز به نمایشگر هر خطا بصورت مجزا
  • قابلیت کالیبراسیون ولتاژ
  • مجهز به نمایشگر وضعیت قطع و وصل رله خروجی
  • نمایشگر مجزای ولتاژ برای پایش انرژی مصرفی
  • عدم نیاز به کنتاکتور اضافی به واسطه وجود رله قدرتمند داخلی
  • دقت عملکرد بالا
  • ابعاد کوچک با صفحه نمایش استاندارد و اعداد خوانا
  • جریان نامی برای بارهای اهمی تیپ 63A : AC-7A

مشخصات محافظ ولتاژ تکفاز 63 آمپر JBH

کاربردهای محافظ 63 آمپر لوازم خانگی JBH

خانگی : بهترین محل برای نصب دستگاه کنار جعبه فیوز هر واحد است.مانند: برق ورودی منازل مسکونی ، یخچال ، کولر گازی ، کولر آبی ، تجهیزات آشپزخانه

صنعتی : ماشین آلات صنعتی ، موتورهای تکفاز ، تابلو برق های تکفاز ، سیستم تهویه ، کمپرسور، CNC

کشاورزی : انواع پمپ های کفکش ، پمپ های ایستگاههای پمپاژ

تجاری : تجهیزات پزشکی ، دستگاههای چاپ و لیزر

کنترل پنل ساده محافظ ولتاژ جریان تکفاز 63 آمپر JBH

محافظ ولتاژ تکفاز 63 آمپر JBH دارای یک رابط کاربری ساده و آسان است که به شما امکان می دهد محدوده ی ولتاژ الکتریکی مورد نیاز خانه یا دستگاه خود را تنظیم کنید. شما می توانید این تنظیمات را از طریق دکمه های فشاری ساده کنترل کنید.

کنترل پنل ساده محافظ ولتاژ جریان تکفاز 63 آمپر JBH

نحوه اعمال تنظیمات

در ابتدا نمایشگر ولت بصورت ثابت می باشد. دکمه SET  را چند ثانیه نگه داشته تا نمایشگر ولت چشمک زن شود . دکمه را رها کرده وبا دکمه های  ˇ ˆ مقدار حد بالای ولتاژ را تنظیم کنید. مجددا دکمه SET را فقط یک بار فشار داده تا ال ای دی مربوط به حد پایین ولتاژ روشن شود.

سپس توسط دکمه های ˇ ˆ مقدار حد پایین ولتاژ را تنظیم کنید .برای بار سوم یک بار دکمه SET  را فشار داده تا ال ای دی مربوط به حد بالای جریان روشن شود.سپس با دکمه های ˇ ˆ مقدار حد بالای جریان را تنظیم کنید . نهایتا با فشار دکمه SET   و استفاده از دکمه های ˇ ˆ مقدار زمان تاخیر در وصل را تنظیم کرده و ۱۰ ثانیه منتظر بمانید تا بصورت اتوماتیک تغییرات ذخیره شود.

نحوه اعمال تنظیمات محافظ ولتاژ تکفاز 63 آمپر JBH

طریقه نصب محافظ ولتاژ تک فاز 63 آمپر  JBH

از آنجایی که جریان برق بسیار خطرناک و کشنده است توصیه می‌شود اگر تخصص و مهارت کاری ندارید به هیچ وجه اقدامی در حوزه نصب محافظ ولتاژ تک فاز انجام ندهید. برای نصب ingle phase Voltage protector به برخی مهارت‌های فنی همچون سیم کشی نیاز دارید؛ در نتیجه بهتر است از متخصصین این حوزه کمک بگیرید تا از بروز خطرات احتمالی جلوگیری شود.

  1. ابتدا محل نصب محافظ ولتاژ تک فاز را مشخص کنید. به طور معمول محافظ ولتاژ تک فاز را بعد از کنتور ورودی و یا بعد از جعبه مینیاتوری ورودی ساختمان وصل می‌کنند.
  2. برای هر پایه خروجی حتما دو ترمینال در نظر بگیرید و هر دو ترمینال را توسط سیم مناسب به یکدیگر وصل کنید.
  3. ضخامت سیم‌های متصل به ترمینال‌های ۱۵ و ۱۸ حداقل باید ۲.۵ باشد.
  4. دو نکته مهم دیگر که باید حتما در نظر داشته باشید این است که ورودی برق شهری را به قسمت IN وصل کنید و خروجی محصول را از دو پایه OUT بگیرید؛ همچنین جریان فاز را به L و جریان نول به N وصل کنید.

طریقه نصب محافظ ولتاژ تک فاز 63 آمپر  JBH

دستگاه محافظ برق 63 آمپر تک فاز می تواند از برق ساختمان یا تجهیزات صنعتی شما در برابر نوسانات برق محافظت کند. این دستگاه برای محافظت لوازم خانگی شما و هم چنین افزایش طول عمر آنها در برابر نوسانات برق طراحی شده است.

کاربردهای محافظ ولتاژ تک فاز 63 آمپر  JBH

مشخصات فنی محافظ ولتاژ تکفاز 63 آمپر JBH

  • منبع ولتاژ: 230…400 Vac
  • دمای عملیاتی: -30 … 70 سانتیگراد
  • فرکانس: 50 هرتز/60 هرتز
  • مصرف برق: < 2W
  • عمر الکتریکی: 100000 بار
  • عمر مکانیکی: 1.000.000 بار
  • ظرفیت حفاظت از ولتاژ: 175 ژول
  • حداکثر جریان / ولتاژ سنبله: 6000A/1.5KV
  • دقت اندازه گیری ولتاژ: <1%
  • ولتاژ نامی عایق: 600 Vac
  • درجه حفاظت: IP40 برای پنل جلویی و IP20 برای پایانه ها
  • درجه آلودگی: 3
  • موقعیت عملیات: هر
  • دسته ولتاژ بیش از حد: III
  • روش نصب: نصب ریل DIN
  • راندمان: 97%
  • گارانتی: 3 سال
  • ارتفاع از دریا: حداکثر 2000 متر
  • رطوبت: <90%
  • دسته بندی : AC7-a
  • زمان عمل: <300ms

قیمت و خرید محافظ ولتاژ تکفاز 63 آمپر JBH

کانکتور الکتریک به عنوان یکی از بزرگترین مراکز فروش تجهیزات الکتریکی و تنها وارد کننده محصولات W&E در سطح کشور می باشد. این مجموعه با هدف ارائه خدمات به مشتریان و رعایت اصل کیفیت بالا همراه با قیمت مناسب، نزدیک به دو دهه در بازار لاله زار مشغول به فعالیت است.

شما می توانید برای استعلام موجودی، قیمت و خرید محافظ ولتاژ سه فاز 63 آمپر فیکس JBH، از طریق راه های ارتباطی زیر با کارشناسان فروش ما در ارتباط باشید.
